MB-Maschinen GmbH - Technische Informationen Modellsystem

Die Grundlage des MB Modellsystems ist eine Aufnahme der gedruckten Modelle oder der vorgefertigten Modellrohlinge.

Die Modellherstellung mit einem Nullspannsystem gibt Ihnen die Möglichkeit, schnell und präzise Modelle zu fräsen.
Das System kann auf allen Maschinen von MB benutzt werden.

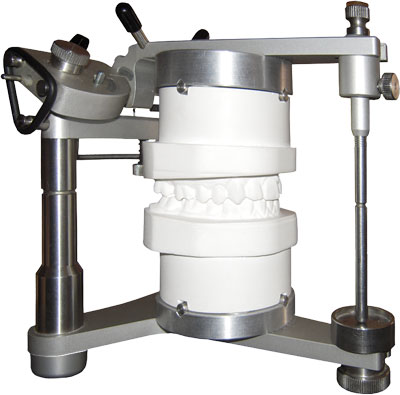

Durch die Kreuzzentrierung über Rollen und eine 3-Punktauflage ist ein Reproduzieren der Position im µ Bereich möglich. Das Modell kann jederzeit wieder in die Maschine zurück gesetzt werden, ebenso kann mit der gleichen Präzision das Modell in einen Artikulator und auf einen Scanner eingesetzt werden.

Wurde beim Erstellen des Programmes die Richtung falsch eingeben, kann im System der Rohling um exakt 90°, 180° oder 270° gedreht werden.

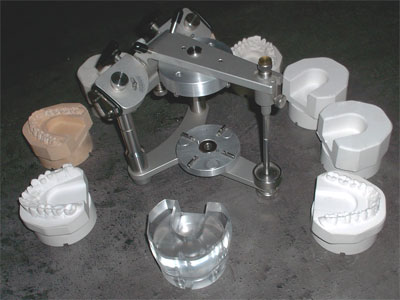

Modell Rohlinge

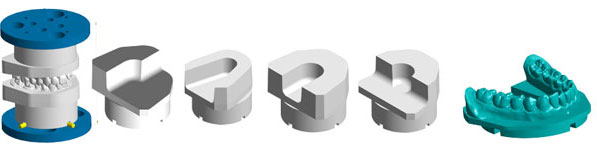

Es gibt verschiedene Fräsrohlinge, in diesen Rohlingen ist die Zentrierung schon eingearbeitet. Nach dem ersten Einsetzen ist die Präzision gegeben. Durch die besondere Form der Rohlinge müssen nur die wichtigen Konturen gefräst werden, dadurch verringert sich die Fräszeit auf ein Minimum. Die Höhenoptimierung wird im CAD und durch das CAD Programm erreicht.

Gefräste und gedruckte Modelle

Mit einem kostengünstigen 3D Drucker können Modelle gedruckt und danach in das Nullspannsystem eingesetzt werden. Nun kann das Modell an den wichtigen Stellen nachgefräst werden.
Ebenso können gefräste Modelle aus PU jederzeit wieder in den Halter eingesetzt und nachgearbeitet werden.
Auch kann nach einer Herstellung einer Bohrschablone, diese zurück in die Fräsmaschine gebracht und die Bohrungen dann eingebracht werden.
