5 Achsen simultan Fräsmaschine COBRA Mill 5A1

Technische Daten:

Verfahrweg X;Y;Z Achsen 300 x 230 x 150 mm
Verfahrweg A Achse +/- 28 °
Verfahrweg B Achse 360 °
Abstand Tisch Spindel 150 mm
B Achsenmittelpunkt 85 mm
Tischgröße 320 x 320 mm
max. Werkstückgewicht 100 kg
Vorschubgeschwindigkeit max. 6000 mm/min
Eilganggeschwindigkeit max. 8000 mm/min
Wiederholgenauigkeit 0,008 mm
minimaler Eingabewert 0,001 mm
AC Servoantriebssystem   X;Y;Z 1,30 Nm
AC Servoantriebssystem A;B 0,64 Nm
HF Frässpindel Jäger 60000min-1 / 2,5 kW
max. Fräserdurchmesser Ø 6,0 mm
Anzahl Werkzeuge im Wechsler 16 Stück
Aufstellmaße (ohne Spindelkühler) 1100 x 1200 x 1800 mm
Gewicht der Maschine 750 kg
Anschlusswert, komplett 5 kVA
Rondenhalter mit 2 Aufnahmebohrungen Ø 100 mm
Abgedichteter Tank unter Maschine 1 Stück
Absaugring an der Spindel 1 Stück Ø 62 mm
Absaugbesen für die HF Spindel 1 Stück Ø 62 mm
Kaltluft Blaseinheit zur Kühlung der Werkzeuge 1 Stück HF 6-1

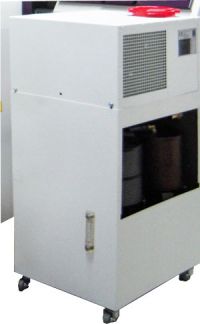

Steuerung
CNC-Steuerung OSAI Open M HSC / MB
Hardware

Fanless System M6690/c
CPU Intel® 2 GHz
RAM 2 GB
Achsenboard 6 Achsen OS8511
Serielle Schnittstellen RS232/422/485
Ethernet Schnittstellen RJ45 10-100 MB/S
Anwendungsspeicher 1,8 GB
I/O Board Ether CAT System

 Software

Layout Builder WinNBI Maschinenplot Ao3
High Speed Interpolation System Fehlerliste
Pathoptimizer Table Editor
CNC Screen Emulator Ethernet Verbindung CNC ó PC
Boot Controller Backup-Funktion

Funktionen

Interpolationsarten Linear, Kreis
Programmname Offen
Programmprüffunktion Automatische Überprüfung vor Programmstart
Max. Dateigröße max. 128 MB
Manuelle Programmeingabe MDI Standard
MDI-Speicherfunktion Aufruf der letzten 6 ausgeführten Programmeingaben
Einrichtfunktionen Kante, Außen zentrieren, Innen zentrieren, Ecke, 3 beliebige Punkte, Verdrehung
Programmverzweigung M98, M99
Programmdiagnose Hinweismeldung auf NC-Code-Eingabefehler
Maschinenbefehle M-Codes, T-Codes, G-Codes
Dateibefehle Neu, Sichern, Laden, Löschen, Auswählen, Umbenennen, Papierkorb
Editierbefehle Löschen, Erweitern/Überschreiben, Bereich markieren, Verschieben, Kopieren, Ausschneiden/Einfügen, Suchen, Teilen, Dateiaufruf, Unterprogramm, Datei einfügen
Externe Datenübertragung Serieller Eingang, serieller Ausgang, Druck
Ethernet Netzwerkanschluss, Ether CAT Anschluss
NC-Programmausführung Programmausführungs-Startbildschirm, Ausführung aufgerufener Datei, Bildschirmanzeige/aktive Betriebstasten während der Bearbeitung, Programmausführung über externe Eingabe, Pro-Control-Bearbeitung
Prozessüberwachungsschirm PC Bildschirm oder Steuerungsbildschirm
Fernüberwachungsschirm Kompletter PC Steuerungsbildschirm, auch über Internet
Fehlerbildschirm Fehlerliste mit allen Störungen, auch vom Techniker
über Fernwartung abfragbar
Mitteilungsfunktion (Option) Versenden von SMS Mitteilungen an den Bediener

Nasseinrichtung:

Große Filter
Automatische Umschaltung
Durchflusserkennung
Filterzustand Erkennung
Ultra Punktspülkopf
